Geotechnische BIM-Workflows mit GGU-KORFIN – Vom Modell zur Planung

1.1 Digitale Workflows in der Geotechnik

Im Kontext von BIM erfordert die Geotechnik eine durchgängige Digitalisierung der Abläufe – von der Geländeaufnahme über die Modellierung bis zur Weitergabe an andere Fachdisziplinen. Der typische Workflow umfasst:

  • Datenerfassung und Modellierung: Gelände, Bohrpunkte, Schichtgrenzen, Homogenbereiche
  • Attribuierung der geotechnischen Objekte mit Kennwerten, Messdaten, Prüfresultaten
  • Validierung und Qualitätssicherung, um konsistente und vollständige Modelle zu erzeugen

Die Ergebnisse dieser Prozesse fließen in das Fachmodell Baugrund ein und bilden die Grundlage für die interdisziplinäre Weiterverarbeitung.

1.2 Visualisierung und Koordination mit GGU-KORFIN

GGU-KORFIN ermöglicht die 3D-Visualisierung des geotechnischen Fachmodells im räumlichen Kontext – inklusive Gelände, Bauwerksplanung, Bestand und Trassenverläufen. Die Software bietet u. a.:

  • Darstellung von Bohrungen und Schichtenkörpern in Querschnitten und Ansichten
  • Einbindung von Geländemodellen, Leitungstrassen und Bauwerken
  • Schnittansichten für die Übergabe an Entwurfsplanung und Bauausführung (inkl. IFC 4.3)
  • Unterstützung bei der Modellkoordination mit anderen Fachgewerken

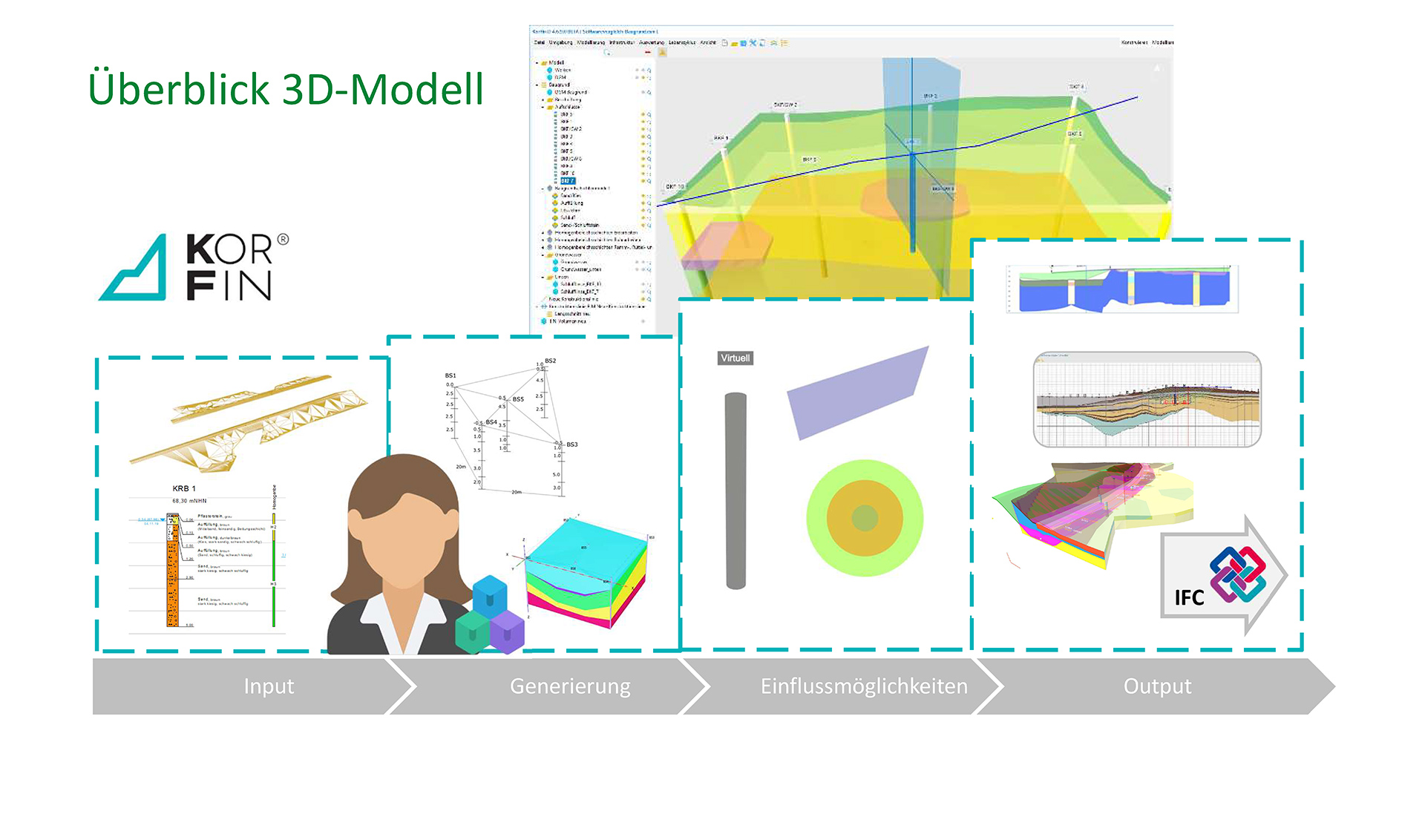

GGU-Korfin-U__berblick-3D-Modell-neu

Dadurch wird der Baugrund nicht nur als statisches Modell, sondern als integraler Bestandteil des digitalen Zwillings betrachtet.

1.3 Ausblick: Zukunft des geotechnischen Fachmodells

Die Weiterentwicklung der digitalen Geotechnik geht über das reine Fachmodell hinaus. Zukünftig spielen folgende Aspekte eine zentrale Rolle:

  • Sensorintegration und Monitoring (z. B. für Baugruben, Setzungen, Grundwasser)
  • Echtzeitdaten zur Ergänzung und Validierung des Modells
  • Künstliche Intelligenz zur unterstützenden Erkennung von Homogenbereichen, Bewertung von Unsicherheiten oder Auswertung von Versuchen
  • Standardisierung von Attributen, Objektdefinitionen und Austauschformaten

GGU-KORFIN bildet die Brücke zwischen geotechnischem Fachmodell und koordinierter Infrastrukturplanung, als Teil eines ganzheitlichen BIM-Prozesses.
