GGU-STABILITY

GGU-Stability GGU-STABILITY

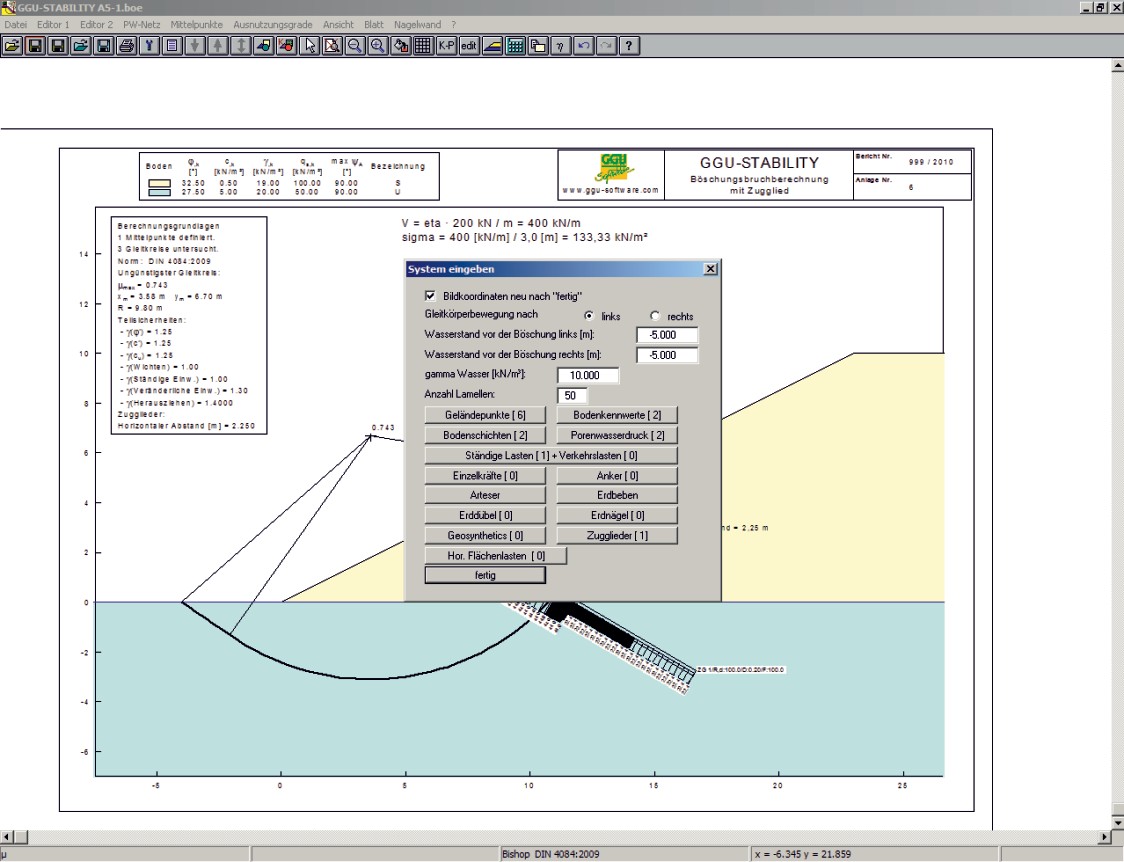

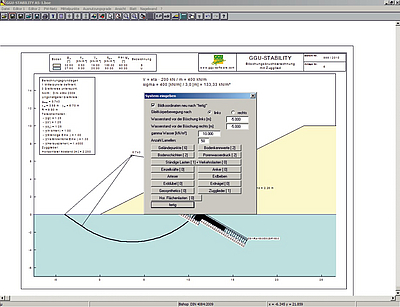

Böschungsbruchberechnung und Berechnung von Bodenvernagelungen und Bewehrte-Erde-Wänden.


Leistungsmerkmale:

  • Böschungsbruch- und Geländebruchsicherheit nach DIN 4084 und EC 7
  • Wahlweise Berechnung mit Teilsicherheiten nach EC 7, DIN 1054:2010 oder ÖNORM EN 1997-1 sowie mit Globalsicherheiten (DIN 1054 alt)
  • Lamellenverfahren: Krey, Bishop, oder Janbu
  • Lamellenfreie Verfahren: Starrkörperbruchmechanismen oder Blockgleitmethode
  • Grafikorientierte und tabellarische Eingabe/Änderung von Systemgeometrie und Systemdaten
  • Geländepunkte, Porenwasserdruckpunkte und Schichten aus Tabelle über Windows-Zwischenablage importierbar
  • Möglichkeit zur automatischen Erzeugung von gängigen Systemen (Böschung/Wand, Deich/Damm, Spundwand, Stützmauer)
  • Systemeingabe mit absoluten Höhen
  • Bodenkennwerte aus einer erweiterbaren Datenbank für gängige Böden wählbar
  • Berücksichtigung von Porenwasserdrücken aus Porenwasserdruck-Linie oder -Netz
  • Import eines Porenwasserdrucknetzes aus den Programmen GGU-2D-SSFLOW und GGU-3D-SSFLOW (Berechnung von Grundwasserströmungen)
  • Berücksichtigung eines gespannten Grundwassersystems durch Arteser möglich
  • Berücksichtigung von eindimensionaler Konsolidierung mit Hilfe von Konsolidierungsschichten möglich
  • Möglichkeit zur Beschleunigung der Konsolidierung durch Vertikaldrains
  • Berücksichtigung von horizontaler und vertikaler Erdbebenbeschleunigung möglich
  • Möglichkeit zur Definition von Bauteilen oder Bodensäulen
  • Rüttelstopfverdichtung nach Priebe schichtweise möglich
  • Stabilisierungssäulen nach Neidhart/Gömmel und Erddübel möglich
  • Berücksichtigung von Kluftfugen in 2 Richtungen möglich
  • Bewehrung von Böschungen mit Hilfe von Geosynthetics möglich
  • Umfassende Datenbank von Geosynthetics über Firmenprodukte wählbar

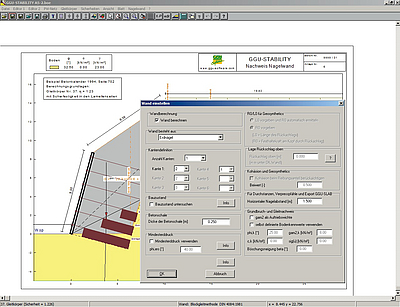

  • Nagelwände bestehend aus Zuggliedern (Modellierung von Ankern, Erdnägeln, Bodennägeln) oder Geosynthetics (Bewehrte-Erde)  
  • Automatische Generierung eines Nagelrasters oder manuelle Eingabe wählbar
  • Automatische Generierung von zu untersuchenden Gleitflächen
  • Berechnung des aktiven und passiven Erddrucks nach Culmann
  • Nachweis von Gleitsicherheit, Kippsicherheit und Grundbruchsicherheit nach DIN 4017 für Nagelwände
  • Durchstanznachweis für Nagelwände
  • Ermittlung der maximalen "Nagelkräfte"
  • Biegebemessung der Betonschale nach EC 2 über Schnittstelle zum Programm GGU-SLAB (Plattenberechnung) 
  • Berechnung mit Faserkohäsion für nichtbodenähnliche Abfälle (Verfahren n. Kölsch)
  • Variable Darstellung der Sicherheiten, z.B. als farbgefüllte Isolinien
  • Darstellung von verwendeter Norm, Programmname und Version in Allgemeiner Legende möglich
  • Variable Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 14.18 (11.03.2024)
    • Kapillarkohäsion kann definiert werden.
    • Programmpflege
  • 14.18 (28.02.2024)
    • Programmpflege
  • 14.17 (21.02.2024)
    • Automatische Berechnung von T0 bei Bemessung von Geflechtböschungen entfernt
  • 14.16 (13.02.2024)
    • Bugfix Konflikt TO-Kraft für Zugglieder und Bemessung von Geflechtböschungen
    • Bugfix Geflechtböschung: Nachweis der Verpresslänge und Bemessungswert der Bodennägel
  • 14.15 (05.02.2024)
    • Bugfix Geflechtböschung: Nachweis der Verpresslänge

Alle Einträge anzeigen

Online-Shop:

1x Floating-Network-Lizenz

365 Tage Miete

1826,06 €

1x Non-Network-Lizenz

365 Tage Abo

1217,37 €

1x Floating-Network-Lizenz

30 Tage Miete

415,01 €

1x Floating-Network-Lizenz

10h PayPerUse

264,00 €

Alle Preise inkl. MwSt.

Informationen zu unseren Lizenzen


Einfache und sichere Abwicklung!

Beim weiteren Bestellvorgang wechseln Sie auf das Shopsystem unserer Technologie-Partner »WIBU Systems« und »cleverbridge«. Unter folgenden Links erfahren Sie mehr zu diesen Unternehmen.

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 10 (SAC), 11, Server 2016, 2019 und 2022 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern
1x Floating-Network-Lizenz

1826,06 €

inkl. MwSt.


365 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Zugriff für Teams
1x Non-Network-Lizenz

1217,37 €

inkl. MwSt.


365 Tage Abo


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC
  • Softwarebasierte Lizenz
  • Ein Programmnutzer
  • Automatische Verlängerung
  • Jährlich kündbar
1x Floating-Network-Lizenz

415,01 €

inkl. MwSt.


30 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Für Auftragsspitzen im Team
1x Floating-Network-Lizenz

264,00 €

inkl. MwSt.


10h PayPerUse


  • Alle GGU-Programme inklusive
  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC, CloudContainer oder Dongle
  • Softwarebasierte oder zentrale Lizenz
  • Zugriff über Netzwerk/VPN
  • Nutzungszeit im Minutentakt
  • Alle Programme inklusive
  • Endet automatisch
  • Ideal für Homeoffice und Lizenz-Nutzungsspitzen
