GGU-SETTLE

GGU-Settle GGU-SETTLE

Berechnung von Fundamentsetzungen nach DIN 4019 mittels Rechteck- oder Dreiecksfundamenten unter Berücksichtigung der gegenseitigen Beeinflussung der Fundamente.


Leistungsmerkmale:

  • Generierung von Einzelfundamenten (Lastflächen) mit beliebiger Geometrie, von Kreisfundamenten und Kreisringfundamenten
  • dabei: grafikorientierte Eingabe der Systemgeometrie
  • Möglichkeit zur Definition von linearen Spannungsverläufen in der Gründungssohle in allen Richtungen
  • automatische Berechnung von Sohlspannungen aus Einwirkungen (Momente und Vertikalkräfte)
  • Modellierung beliebiger Bodenschichtverläufe
  • Ex- und Import von Steifemodulprofilen und -netz nach und von GGU-SLAB
  • Bodenkennwerte aus erweiterbarer Datenbank für gängige Böden wählbar
  • Berücksichtigung von unterschiedlichen Gründungssohltiefen möglich
  • Wahlweise Berücksichtigung einer Aushubentlastung
  • Berücksichtigung der aus einer Aushubentlastung resultierenden Steifemoduli für Wiederbelastung
  • Grenztiefenberechnung über p % der Überlagerungsspannung, über ein Vielfaches der Fundamentbreite oder als fester Wert
  • Berücksichtigung von Rüttelstopfverdichtungen nach Priebe möglich
  • Berechnung der Setzungen bzw. Mitnahmesetzungen an beliebigen Punkten innerhalb bzw. außerhalb der Fundamente
  • Berechnung der Setzungen in bestimmten Höhen 
  • Berechnung der Setzungen an beliebigen Schichtunterkanten 
  • Berechnung der Setzungen einzelner Schichten
  • Berücksichtigung der gegenseitigen Beeinflussung der Fundamente
  • Berücksichtigung der Korrekturbeiwerte kappa (DIN 4019:1997) möglich
  • Berechnung und Darstellung von Setzungsmulden

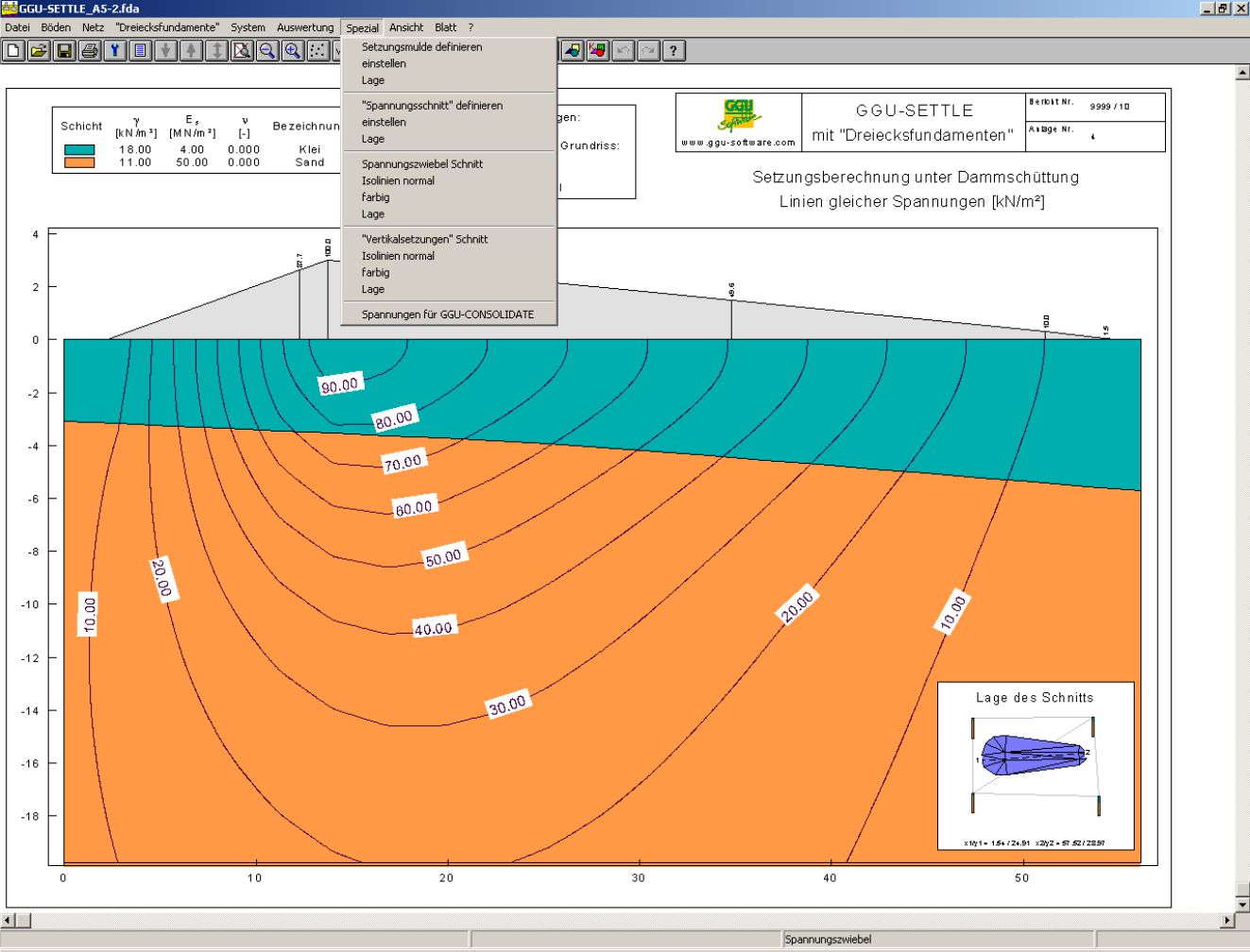

  • Berechnung und Darstellung von Spannungsverteilungen (auch als Isolinienplan = Spannungszwiebel)

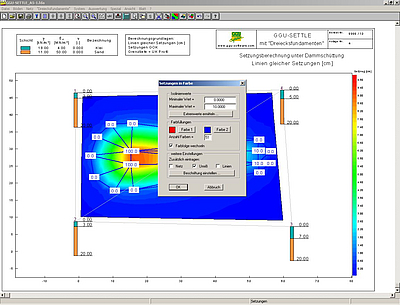

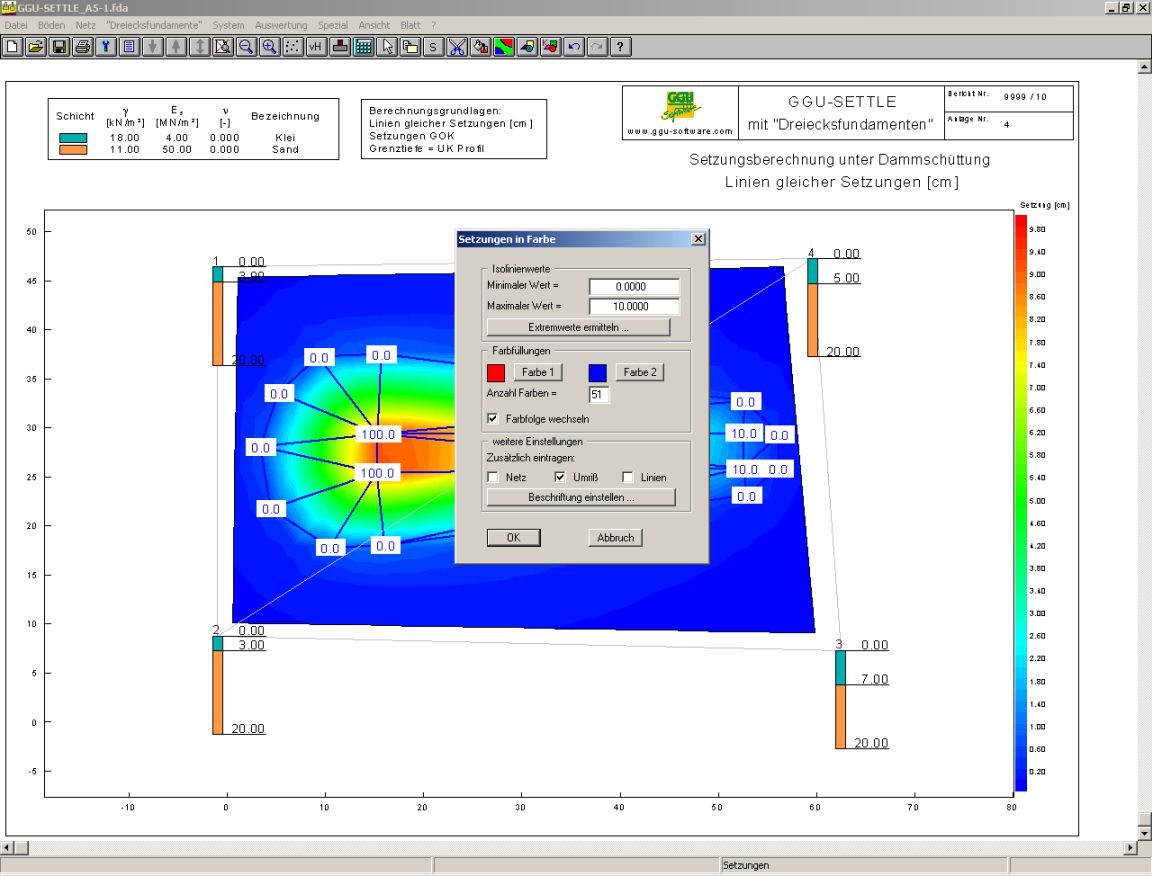

  • Darstellung der Setzungen im Grundriss oder in beliebigen vertikalen Schnitten als normale, farbgefüllte oder 3-D-Isolinien
  • Darstellung der Bettungsmodule als normale, farbgefüllte oder 3D-Isolinien 
  • Darstellung von Differenz-Setzungen als Isolinienplan
  • Darstellung der Berechnungsergebnisse in Tabellenform
  • Automatische Darstellung der Schnittführung in einer Legende
  • Darstellung von Bodenkennwerten und allgemeinen Informationen zu den Berechnungsgrundlagen in Legenden
  • Freie Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 6.22 (04.08.2022)
    • Programmpflege
  • 6.21 (20.07.2022)
    • Mausradbedienung jetzt nach Windowskonventionen
    • Programmpflege
  • 6.20 (30.03.2022)
    • Programmpflege
  • 6.19 (25.03.2022)
    • Dialogboxen für die Definition der Bildkoordinaten bei Setzungsmulde, Spannungen im Schnitt usw. jetzt auch mit absoluten Höhen.
  • 6.18 (23.03.2022)
    • Bugfix: Berechnung Grenztiefe bei Systemen mit Gründungssohlen > 0,0 m und geringer Schichtm chtigkeit unter der Gründungssohle.

Alle Einträge anzeigen

Online-Shop:

1x Floating-Network-Lizenz

365 Tage Miete

1.160,25 €

1x Non-Network-Lizenz

365 Tage Abo

773,50 €

1x Floating-Network-Lizenz

30 Tage Miete

278,00 €

1x Non-Network-Lizenz

10h PayPerUse

240,00 €

Alle Preise inkl. MwSt.

Informationen zu unseren Lizenzen


Einfache und sichere Abwicklung!

Beim weiteren Bestellvorgang wechseln Sie auf das Shopsystem unserer Technologie-Partner »WIBU Systems« und »cleverbridge«. Unter folgenden Links erfahren Sie mehr zu diesen Unternehmen.

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 8, 8.1, 10 und 11 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern



1x Floating-Network-Lizenz

1.160,25 €

inkl. MwSt.


365 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Zugriff für Teams
1x Non-Network-Lizenz

773,50 €

inkl. MwSt.


365 Tage Abo


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC
  • Softwarebasierte Lizenz
  • Ein Programmnutzer
  • Automatische Verlängerung
  • Jährlich kündbar
1x Floating-Network-Lizenz

278,00 €

inkl. MwSt.


30 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Für Auftragsspitzen im Team
1x Non-Network-Lizenz

240,00 €

inkl. MwSt.


10h PayPerUse


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC
  • Softwarebasierte Lizenz
  • Ein Programmnutzer
  • Nutzungszeit im Minutentakt
  • Alle Programme inklusive
  • Endet automatisch
  • Ideal für Homeoffice
image-824

Webinar

Berechnung von Fundamentsetzungen mit GGU-SETTLE

Zielgruppe dieses Webinars (Dauer ca. 50 Minuten) mit unserem Baugrundexperten Herrn Prof. Dr. Uwe Glabisch sind Einsteiger und Quereinsteiger mit Grundkenntnissen aus der Geotechnik.

Das Programm GGU-SETTLE ermöglicht die Berechnung von Fundamentsetzungen einschließlich gegenseitiger Beeinflussung über Rechteck- oder Dreiecksfundamente. Der Spannungsverlauf an der Fundamentsohle kann linear veränderlich in alle Richtungen sein. Setzungsmulden, Linien gleicher Setzungen, Spannungsverteilungen usw. können…

weiter
