Allgemein:

• Übernahme geotechnischer Planungsgrundlagen
  aus GGU-CONNECT
• Nutzung von Vermessungsdaten für präzise Abbildung realer Gegebenheiten
• Abgeleitete Daten automatisiert reproduzierbar

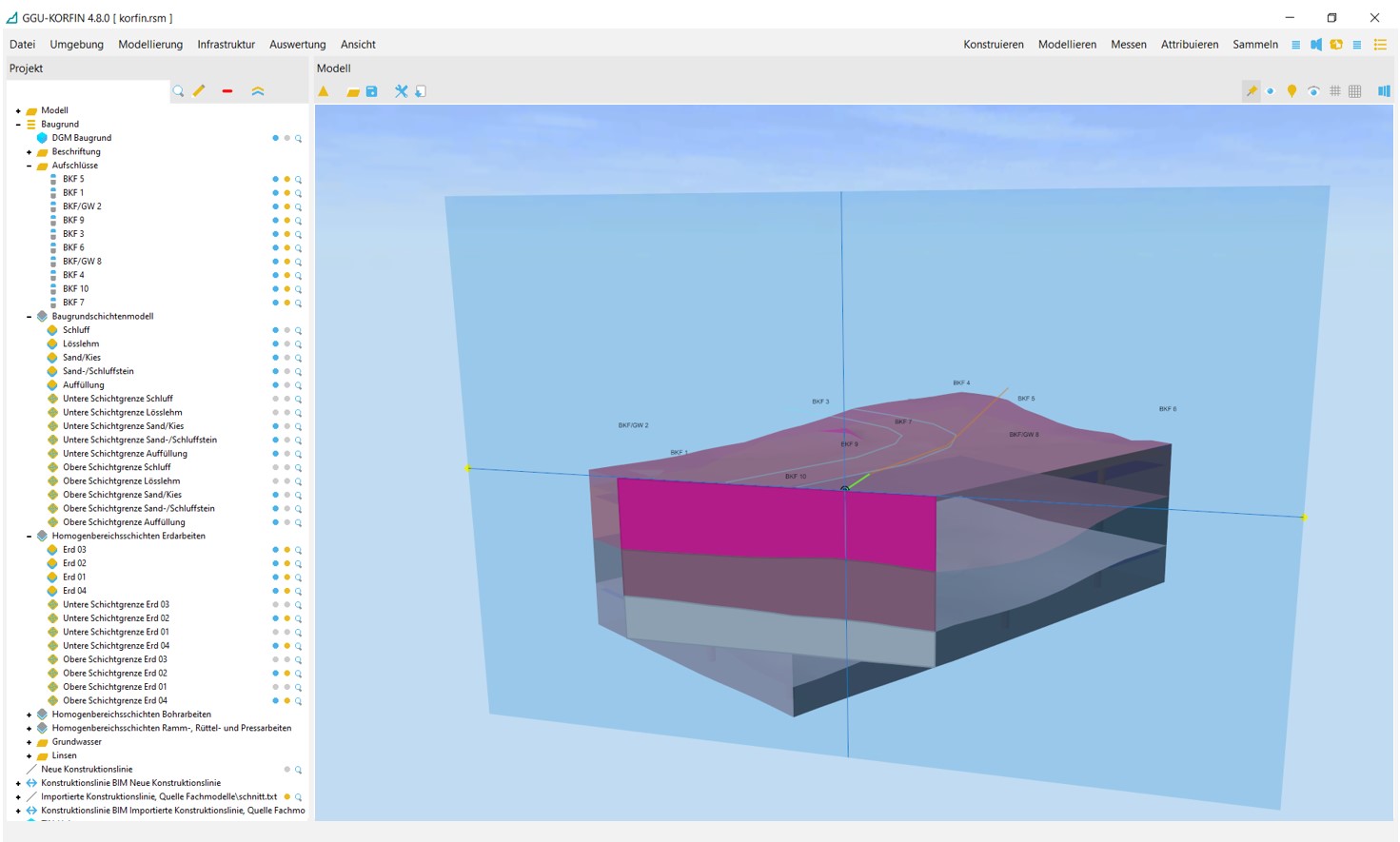

• Schnelle, automatische Generierung des 3D-Baugrundmodells
• Räumliche Darstellung von Gelände und Definitionsbereichen
• Darstellung der Schichten nach Schichtverzeichnis, Homogenbereiche, Aufschlüsse (Aufschlussmodell) und Grundwasserflächen
• BIM-Schnittstellen für Aufnahme und Weitergabe des Fachmodells Baugrund
• Import georeferenzierter BIM-Daten anderer Gewerke
• Verwendung stabiler IDs für entstehende Daten und Informationen (keine unnötigen Kopien und Datenredundanzen).

Modellierung:

• Einbindung und Nutzung von Begrenzungsflächen und Einflussflächen
• Erweiterung um einfache Modellierungen (Punktobjekte wie Windräder, Bäume, etc.)
• Verwendung von 3D-Beschriftungen für zusätzliche Informationen
• Iterative Erweiterung des Baugrundmodells um Aufschlüsse in GGU-CONNECT ohne erneuten manuellen Modellierungsaufwand
• Einsatz von virtuellen Aufschlüssen zur Nachjustierung des Baugrundmodells

Auswertung:

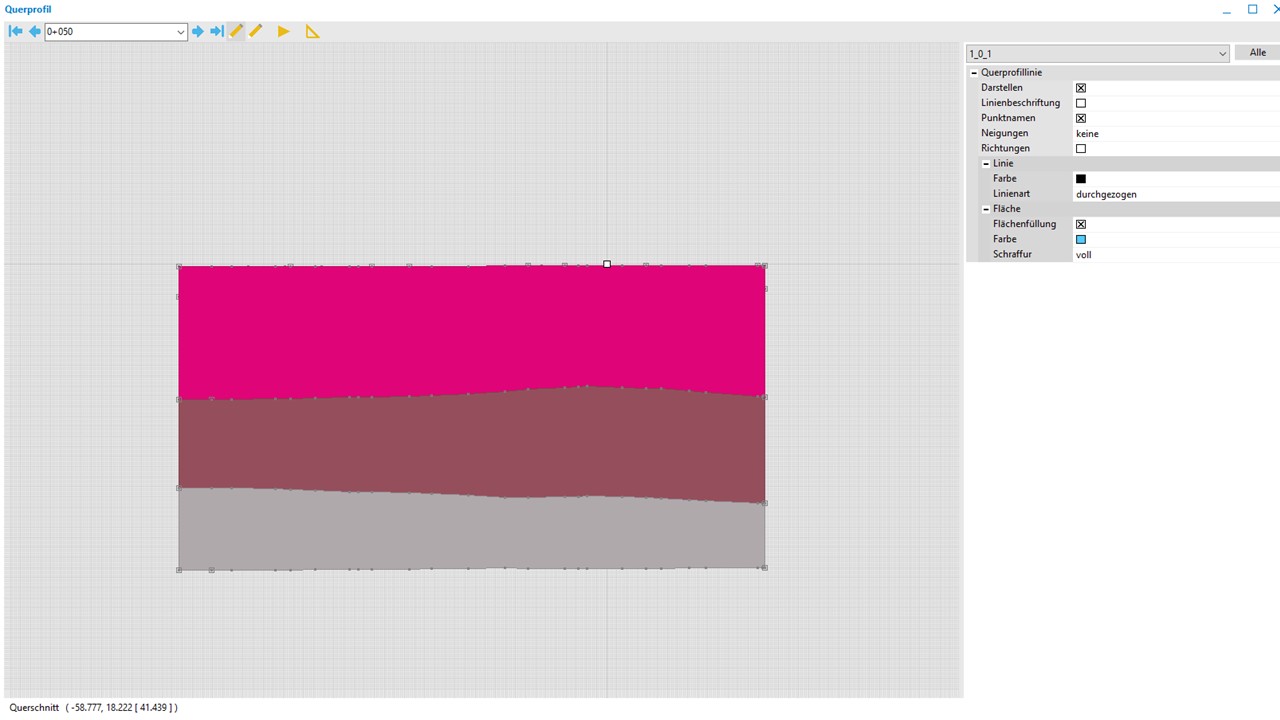

• Nutzung von Infrastrukturlinien (Bahn/Straße) für Erzeugung aussagekräftiger Längs- und Querschnitte
• Integrierte Messfunktion zum Messen von Höhen, Koordinaten und Entfernungen

BIM:

• Anreicherung individueller Properties und PropertySets
• Verwendung des BCF-Formats für BIM-Kollaboration
• Nahtlose Integration von IFC-Modellen (2x3 und 4) für umfassende Projektinformationen
• Schneller Export von 3D-Modellen und IFC-Dateien für Fachmodell Baugrund nach BIM-Methode

Weitere Schnittstellen:

• Generierung von Längsschnitten im DXF- und Bildformat für detaillierte Darstellungen
• 3D-Exportmöglichkeiten in die Formate OBJ und LANDXML
• Export von Querschnitten und Lageplänen
• Übergabe des aktuellen Projektstands als lizenzfreier Projektbetrachter (KorFin View Pro)
• Import und Export von Daten im CSV-Format

Aktuelle Updates & Änderungen

• 4.8.0.5 (22.10.2024)

  https://apluss.atlassian.net/wiki/spaces/BAUG/pages/1090387970/GGU+KorFin+Version+4.8.0.5



• 4.8.0.4 (28.08.2024)

  • An Grundwasserflächen können nun die Grundwasserstände bearbeitet werden.
  • Für Baugrundschichten werden nun die Volumenwerte mit angezeigt und können ausgewertet werden.
  • Wird ein virtueller Aufschluss mit einem Baugrundmodell verknüpft, erhält die Aufschlussinterpretation nun den Namen des virtuellen Aufschlusses.
  • Im IFC export werden die Aufschlusssichten nun mit Namen und Attributen exportiert.
  • Bei der Übergabe von GGU Connect an GGU KorFin wird das DGM im Projektordner mit abgelegt und kann damit einfach übergeben werden.
  • Drucksondiereungen welche in älteren Versionen als Aufschluss importiert wurden, werden bei einem Update der Daten zu einem Fachobjekt Drucksondierung.
  • Die Generierung von Baugrundschichtenmodellen wurde weiter optimiert.
  • Ab Version 4.8.0.4 wird ein neues CSV Schema für den Export und Import der BIM Attribute (CSVExport, CSVImport) (Version 2) verwendet.
  • Probleme mit Grundwasserflächen nach dem Import aus GGU wurden behoben.
  • Aufschlüsse werden nun im Längsschnitt korrekt angezeigt.
  • Probleme mit dem Export von Längsschnittzeichnungen wurden behoben.
  • Probleme mit den Schichtgrenzen für Baugrundschichten wurden behoben.
  • Probleme mit der Berechnung von Längsschnitten wurden behoben.

• 4.8.0.2.2 (05.03.2024)

  • Bugfix: Bei der Übernahme des Koordinatensystems aus GGU-CONNECT gabe es Probleme mit dem Maßstab. Dieses wurde behoben.

    Der Einfluss eines Aufschlusses definiert sich nun aus Einflussradius und Einflussfläche. Beides schränkt den Einfluss ein. Ist kein Einflussradius gesetzt, wird der Standardeinflussradius aus dem Baugrundmodell verwendet.



• 4.8.0.2 (15.02.2024)

  • Neues BIM-Programm von A+S Consult und GGU

    Im Rahmen der Kooperation wird A+S Consult Civilserve mit der Entwicklung einer speziellen in GGU-KORFIN integrierten Funktionalität unterstützen, die die BIM-konformen Arbeitsschritte für das Fachmodell Baugrund vereinfacht.

    Durch die parametrische Modellierungs- und Visualisierungsfunktionen von GGU-KORFIN steht ab sofort eine Lösung zur Erstellung eines digitalen Zwillings Baugrund zur Verfügung. Diese ist auf die bestehenden Arbeitsabläufe von geotechnischen Fachbüros und Bauunternehmen aus dem Tiefbau ausgerichtet.
