GGU-FILTER-STABILITY

GGU-Filter-Stability GGU-FILTER-STABILITY

Berechnung der Filterstabilität von Böden nach Cistin/Ziems und der Suffosionssicherheit nach Kenney/Lau und Burenkova sowie für geotextile Filter.


Nachweis gegen Materialtransport bei nicht kohäsiven Böden mit folgenden Verfahren:

  • Filterstabilität nach Cistin/Ziems
  • Suffosionssicherheit nach Kenney/Lau
  • Suffosionssicherheit nach Burenkova
  • Fugenerosion an Schichtgrenzen nach TAW 

beschrieben im Merkblatt Materialtransport im Boden (MMB) der Bundesanstalt für Wasserbau (BAW) in Karlsruhe (2013)

sowie

  • Filterstabilität von geotextilen Filtern

beschrieben im Merkblatt DWA-M511, Filtern mit Geokunststoffen (2017).



Leistungsmerkmale:

  • Manuelle Eingabe der Systemdaten oder Datenimport aus dem Programm GGU-SIEVE (Ermittlung und Darstellung von Kornverteilungen, ab Version 14)
  • Bei Fugenerosion an Schichtgrenzen sind Durchlässigkeiten aus erweiterbarer Datenbank für gängige Böden wählbar
  • Berücksichtigung der Kornform des Bodens gemäß der DB-Richtlinie 836 (Modul 836.4602A01: Tiefenentwässerungen, Nachweise der Filterstabilität von Filtern/Dräns, 1. Akt. 01.10.2008)

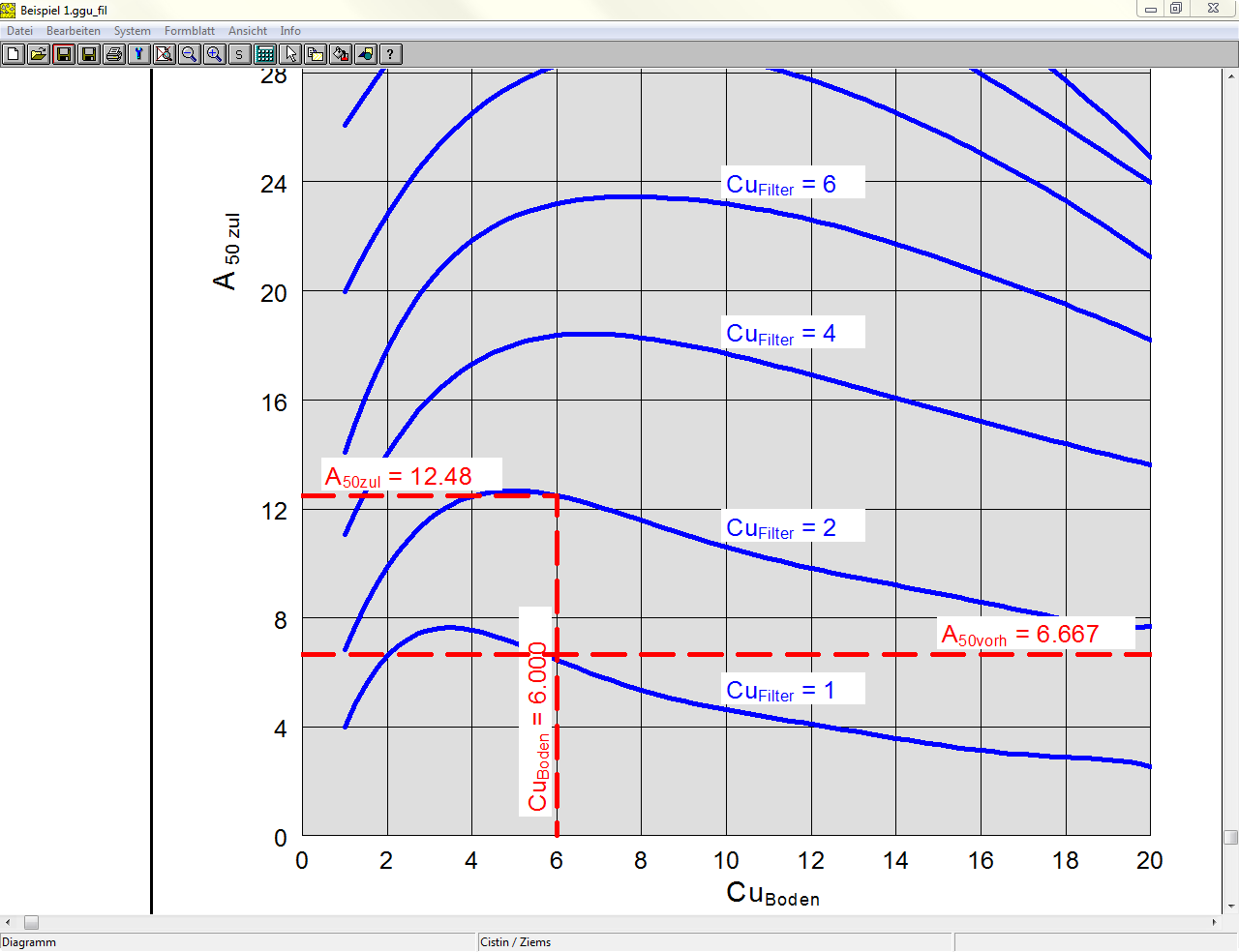

  • Darstellung des zulässigen Abstandsverhältnisses zwischen Filter und zu schützendem Boden in Abhängigkeit von ihren Ungleichförmigkeitszahlen im Diagramm nach Cistin/Ziems
  • Bemessung der Geotextilien und Suche des optimalen Produkts im Anschluss an die Berechnung der Filterstabilität von geotextilen Filtern nach Merkblatt DWA-M511
  • Darstellung des Suffosionsnachweises nach Kenney/Lau, elegant über Datenimport aus GGU-SIEVE möglich

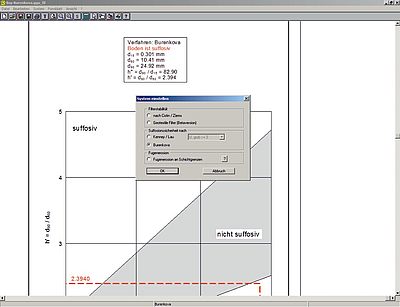

  • Darstellung des Suffosionsnachweises nach Burenkova
  • Darstellung der Fugenerosion an Schichtgrenzen im Modell nach TAW
  • Darstellung der Eingabewerte und Berechnungsergebnisse in einer Legende
  • Beispiele aus DB-Richtlinie 836 und Merkblatt Anwendung von Kornfiltern an Wasserstraßen (MAK) der Bundesanstalt für Wasserbau (BAW) in Karlsruhe
  • Freie Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik
