GGU-DOLPHIN

GGU-DOLPHIN GGU-DOLPHIN

Berechnung und Bemessung von Dalben nach der Methode von Blum und der p-y-Methode.


GGU-CONNECT ready

Leistungsmerkmale:

  • Berechnung nach der Methode von Blum bzw. der p-y-Methode (Bettungsmodulverfahren mit nichtlinearen Federkennlinien)
  • Berechnung mit Teilsicherheiten nach EC 7
  • Passive Erddruckberechnung nach DIN 4085:2017 oder DIN 4085:2017 gerade Gleitflächen
  • Räumlicher Erdwiderstand nach DIN 4085:2017
  • Erdbebenberücksichtigung über Änderung der Erddruckbeiwerte nach EC 8 bzw. EAU 1990
  • Bodenkennwerte aus erweiterbarer Datenbank für gängige Böden wählbar
  • für die p-y-Methode: Unterscheidung der Böden in nicht bindig, bindig weich bzw. bindig steif

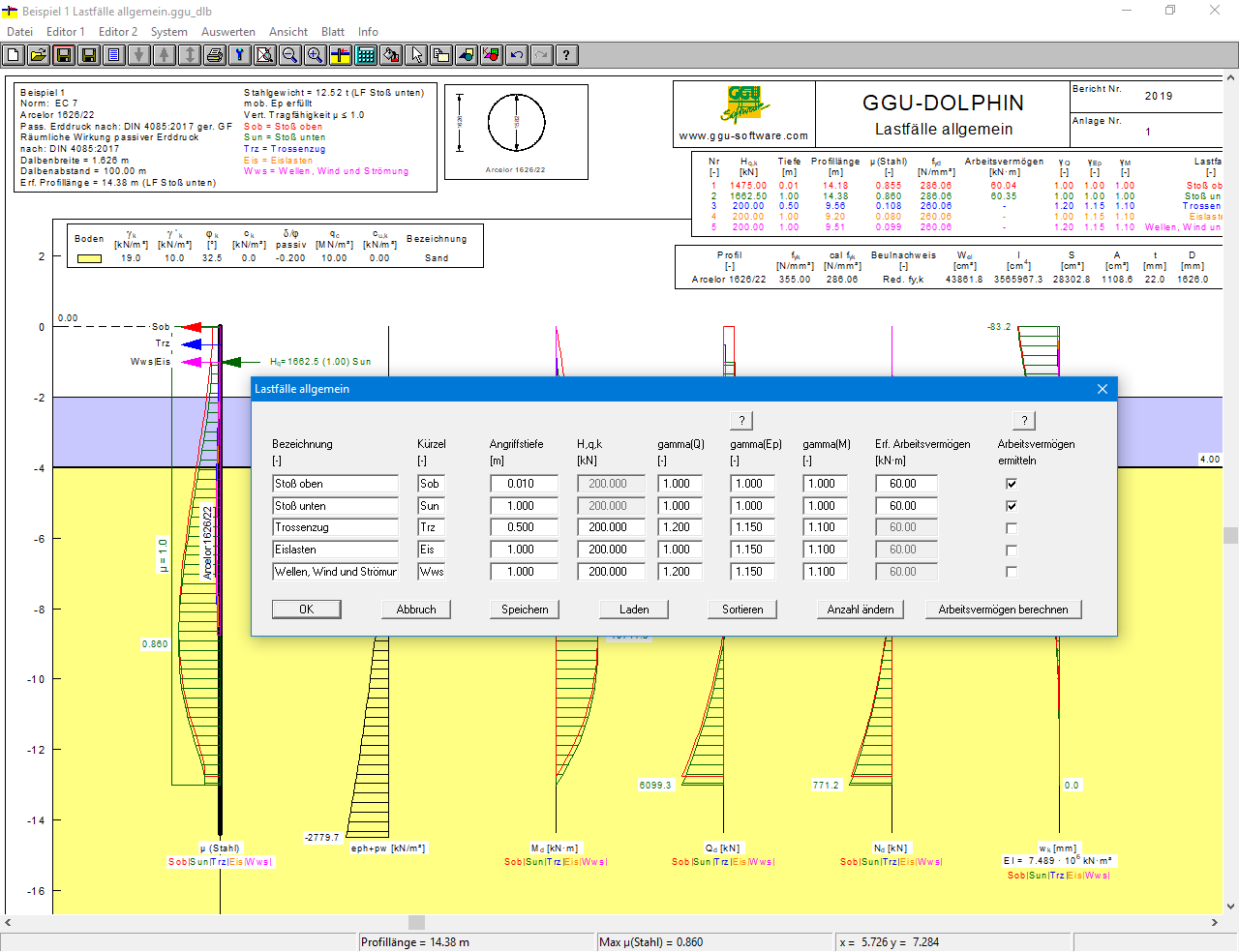

  • Berechnung ausgewählter Lastfälle oder vergleichende Berechnung mehrerer Lastfälle in einem Berechnungsgang 
  • Definition von bis zu 10 gleichzeitig wirkenden Lastfällen möglich

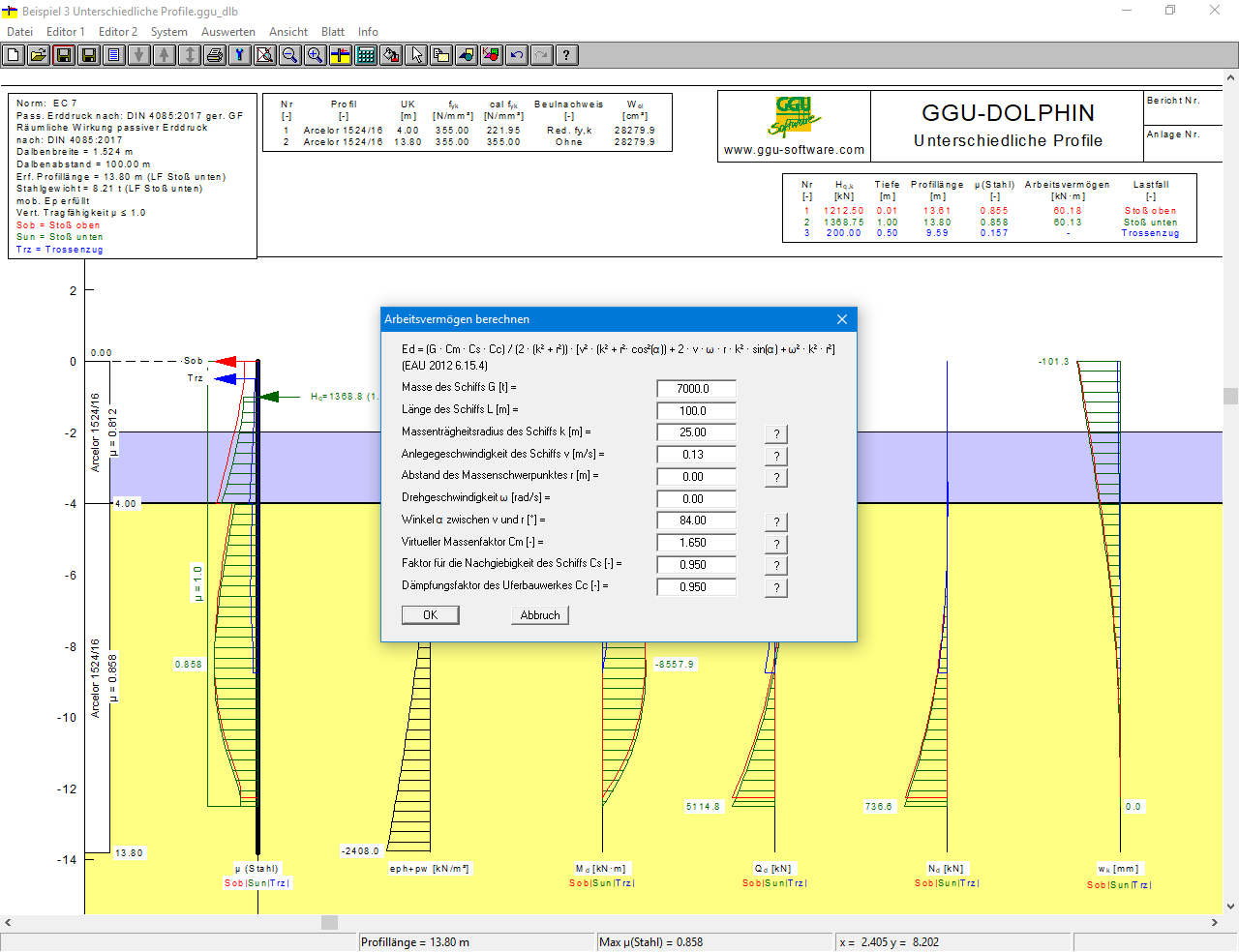

  • Berechnung des erforderlichen Arbeitsvermögens für Anlegedalben über verschiedene Formeln gemäß EAU unter Berücksichtigung kennzeichnender Schiffs- und Bauwerksparameter
  • für die p-y-Methode: Unterscheidung in statische und zyklische Lasten
  • Berechnung mit einem ausgewählten Profil oder Ermittlung des optimalen Profils
  • Berechnung mit zusammengesetzten Profilen für einen Dalben möglich
  • Grafikgestützte Optimierung der Profillänge bei Berechnung mit zusammengesetzten Profilen
  • Erweiterbare Datenbank mit Profilen
  • Stahlbemessung nach EC 3
  • Berücksichtigung der Stahlprofil-Abrostung möglich
  • Beulnachweis über fy,k-Reduktion oder nach DIN EN 1993-1-6
  • Berechnung von Fendern möglich
  • Datenbank mit handelsüblichen Fendern enthalten
  • Nachweis Summe V
  • Ergebnisdarstellung für Erddruck, Moment, Querkraft, Normalkraft und Verschiebung in der Systemgrafik
  • Ergebnisdarstellung in verschiedenen Legenden und als Protokollausdruck
  • Darstellung der Funktionskurven p = f(y) in einer Legende
  • Darstellung des verwendeten Profils als Skizze in einer Legende 
  • Darstellung von verwendeter Norm, Programmname und Version in Allgemeiner Legende
  • Freie Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 2.23 (18.03.2024)
    • GGU-CONNECT ready Integration
  • 2.22 (08.02.2024)
    • Bugfix: Möglicher Programmabsturz bei Darstellung der py-Kurven behoben.

  • 2.21 (30.08.2023)
    • Reibungswinkel < Sohlneigung bei Erdwiderstand nach DIN 4095-2017 zulässig.
  • 2.20 (28.08.2023)
    • Bugfix: Fehlermeldung Reibungswinkel < Sohlneigung.
  • 2.19 (20.06.2023)
    • Typkurve für nicht bindige Böden nach Jahresbericht EA Pfähle 2020.

Alle Einträge anzeigen

Online-Shop:

1x Floating-Network-Lizenz

365 Tage Miete

883,58 €

1x Non-Network-Lizenz

365 Tage Abo

589,05 €

1x Floating-Network-Lizenz

10h PayPerUse

264,00 €

1x Floating-Network-Lizenz

30 Tage Miete

200,81 €

Alle Preise inkl. MwSt.

Informationen zu unseren Lizenzen


Einfache und sichere Abwicklung!

Beim weiteren Bestellvorgang wechseln Sie auf das Shopsystem unserer Technologie-Partner »WIBU Systems« und »cleverbridge«. Unter folgenden Links erfahren Sie mehr zu diesen Unternehmen.

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 10 (SAC), 11, Server 2016, 2019 und 2022 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern
1x Floating-Network-Lizenz

883,58 €

inkl. MwSt.


365 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Zugriff für Teams
1x Non-Network-Lizenz

589,05 €

inkl. MwSt.


365 Tage Abo


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC
  • Softwarebasierte Lizenz
  • Ein Programmnutzer
  • Automatische Verlängerung
  • Jährlich kündbar
1x Floating-Network-Lizenz

264,00 €

inkl. MwSt.


10h PayPerUse


  • Alle GGU-Programme inklusive
  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Lizenzbindung an PC, CloudContainer oder Dongle
  • Softwarebasierte oder zentrale Lizenz
  • Zugriff über Netzwerk/VPN
  • Nutzungszeit im Minutentakt
  • Alle Programme inklusive
  • Endet automatisch
  • Ideal für Homeoffice und Lizenz-Nutzungsspitzen
1x Floating-Network-Lizenz

200,81 €

inkl. MwSt.


30 Tage Miete


  • Kostenfreier Support
  • Immer aktuelle Versionen
  • Dongle-Lizenzbindung
  • Zentrale Lizenzierung
  • Unterstützt virtuelle PCs
  • Automatische Lizenzenverteilung
  • Zugriff über Netzwerk/VPN
  • Endet automatisch
  • Für Auftragsspitzen im Team
image-826

Webinar

Neues Bettungsmodulverfahren in GGU-DOLPHIN

Zielgruppe dieses Webinars (Dauer ca. 30 Minuten) mit unserem Baugrundexperten Herrn Prof. Dr. Uwe Glabisch sind Fachleute mit Kenntnissen aus der Geotechnik und dem Offshore-Bereich.

Das Programm GGU-DOLPHIN ermöglicht in der neuen Version 2 die Bemessung von Dalben mit der p-y-Methode, einem Bettungsmodulverfahren mit nichtlinearen Federkennlinien. Werfen Sie einen ersten Blick auf diese neue Funktion, die vor wenigen Tagen für den Vertrieb freigegeben wurde. Den Webinarmitschnitt können Sie sich nach…

weiter
image-679

Webinar

Berechnung und Bemessung von Dalben mit GGU-DOLPHIN

Die wesentlichen Grundlagen dieser Neuentwicklung sind in den Empfehlungen des Arbeitsausschusses Ufereinfassungen (EAU 2012) enthalten. Ein Hauptaugenmerk liegt auf den Einwirkungen aus dem Anlegevorgang eines Schiffes bei der Bemessung des Dalben. In einem halbstündigen hat Herr Prof. Dr. Johann Buß die Berechnung und Bemessung von Dalben mit GGU-DOLPHIN vorgeführt.
