GGU-TRENCH
GGU-TRENCH
Berechnung der Standsicherheit von Schlitzwandlamellen nach EC 7 / DIN 4126:2013, DIN 4126 und DIN 4126-100.
Leistungsmerkmale:
- Nachweisführung wahlweise nach Teilsicherheitskonzept (EC 7/DIN 4126:2013 oder DIN 4126-100) oder Globalsicherheitskonzept (DIN 4126)
- Sicherheit gegen den Zutritt von Grundwasser in den Schlitz
- Sicherheit gegen Abgleiten von Einzelkörnern oder Korngruppen
- Sicherheit gegen den Schlitz gefährdende Gleitflächen im Boden
- Eingabe und Darstellung des Systems mit absoluten Höhen
- Bodenkennwerte aus erweiterbarer Datenbank für gängige Böden wählbar
- Wasserdruckansatz mit Berücksichtigung von hydraulischen Gradienten beliebig definierbar
- Berücksichtigung eines Geländeversprungs möglich
- Berücksichtigung einer Geländeneigung möglich
- Berücksichtigung eines Stützkraftanteils durch ausgesteifte Leitwände
- Berechnung des Erddrucks nach sog. Schultertheorie gemäß DIN 4126
- Bilinearer Ansatz nach DIN 4126 bzw. unterlinearer Ansatz nach Terzaghi für die Seitendruckspannungen

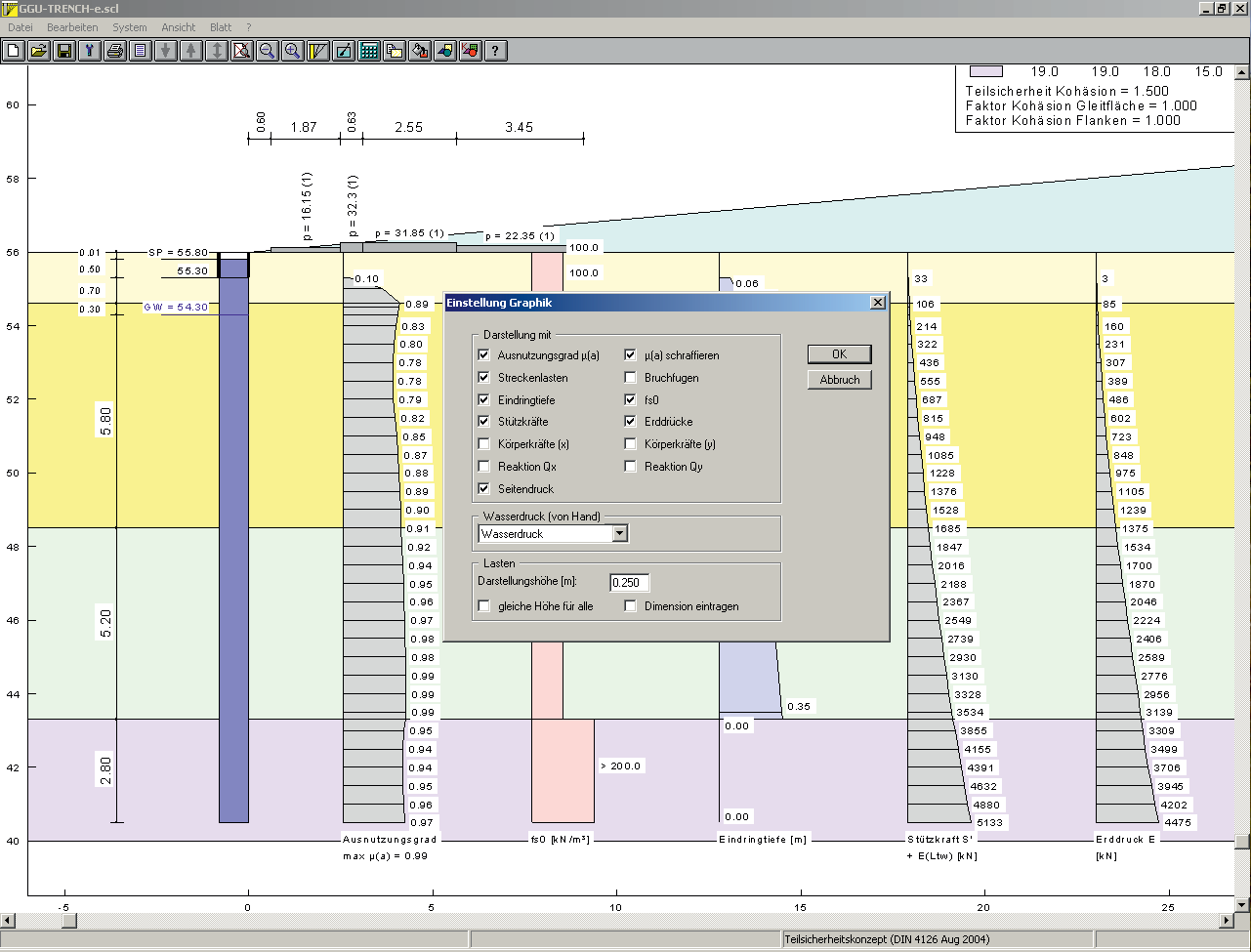

- Variable Gestaltung des Ausgabeblattes inkl. Darstellung Summe R, Bruchfugen, Eindringtiefe, Stützkräfte, Erddrücke etc.
- Protokollausdruck als Grafik
- Darstellung von verwendeter Norm, Programmname und Version in allgemeiner Legende möglich
- Der Zusatz EC 7 kann der Bezeichnung DIN 4126:2013 in der Allgemeinen Legende vorangestellt werden
- Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
- Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik
Aktuelle Updates & Änderungen
9.09 (18.03.2024)
- GGU-CONNECT ready Integration
9.08 (20.12.2023)
- Bei weichen Böden darf gemäß EAB, Kapitel 12.4 (EB92) Absatz 4b, keine räumliche Tragwirkung des Bodens beim Nachweis der Schlitzstabilität angesetzt werden. Wenn weiche bindige Böden im System vorhanden sind, kann jetzt die Flankenkraft schichtweise ausgeschaltet werden.
9.07 (20.09.2022)
- Mausradbedienung jetzt nach Windowskonventionen
9.06 (13.01.2022)
- Programmpflege
9.05 (25.07.2021)
- Erddruck auf Leitwand kann mit einem selbst definierten Erddruckbeiwert berechnet werden.
- Programmpflege
Alle Einträge anzeigen
Online-Shop:
Alle Preise inkl. MwSt.
Informationen zu unseren Lizenzen
Einfache und sichere Abwicklung!
Beim weiteren Bestellvorgang wechseln Sie auf das Shopsystem unserer Technologie-Partner »WIBU Systems« und »cleverbridge«. Unter folgenden Links erfahren Sie mehr zu diesen Unternehmen.
 |  |
Zusatzinformationen:
Systemvoraussetzungen
- Pentium III oder höherer Prozessor
- Microsoft Windows® 10 (SAC), 11, Server 2016, 2019 und 2022 kompatibel
- 500 MB freier Festplattenplatz
- DVD-ROM Laufwerk oder Internetverbindung (für Installation)
- USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
- CmAct Lizenzen NICHT auf virtuellen Computern
1x Floating-Network-Lizenz
451,61 €
inkl. MwSt.
365 Tage Miete
- Kostenfreier Support
- Immer aktuelle Versionen
- Dongle-Lizenzbindung
- Zentrale Lizenzierung
- Unterstützt virtuelle PCs
- Automatische Lizenzenverteilung
- Zugriff über Netzwerk/VPN
- Endet automatisch
- Zugriff für Teams
1x Non-Network-Lizenz
301,07 €
inkl. MwSt.
365 Tage Abo
- Kostenfreier Support
- Immer aktuelle Versionen
- Lizenzbindung an PC
- Softwarebasierte Lizenz
- Ein Programmnutzer
- Automatische Verlängerung
- Jährlich kündbar
1x Floating-Network-Lizenz
264,00 €
inkl. MwSt.
10h PayPerUse
- Alle GGU-Programme inklusive
- Kostenfreier Support
- Immer aktuelle Versionen
- Lizenzbindung an PC, CloudContainer oder Dongle
- Softwarebasierte oder zentrale Lizenz
- Zugriff über Netzwerk/VPN
- Nutzungszeit im Minutentakt
- Alle Programme inklusive
- Endet automatisch
- Ideal für Homeoffice und Lizenz-Nutzungsspitzen
1x Floating-Network-Lizenz
102,64 €
inkl. MwSt.
30 Tage Miete
- Kostenfreier Support
- Immer aktuelle Versionen
- Dongle-Lizenzbindung
- Zentrale Lizenzierung
- Unterstützt virtuelle PCs
- Automatische Lizenzenverteilung
- Zugriff über Netzwerk/VPN
- Endet automatisch
- Für Auftragsspitzen im Team
Webinare & Videos
Webinar
Standsicherheitsberechnung von Schlitzwandlamellen in GGU-TRENCH
Welche Nachweise sind bei den Standsicherheitsberechnungen von Schlitzwänden zu führen?
Herr Prof. Dr. Uwe Glabisch ist in diesem ca. 45 minütigen Webinar kurz auf die theoretischen Grundlagen eingegangen und hat im Anschluss mit der Softwarelösung GGU-TRENCH gezeigt, wie Sie die Standsicherheit von Schlitzwandlamellen (innere und äußere Standsicherheit) nachweisen können.
