GGU-2D-TRANSIENT

GGU-2D-Transient GGU-2D-TRANSIENT

Berechnung von instationären Grundwasserströmungen nach der Finiten-Elemente-Methode auf der Grundlage eines mit GGU-2D-SSFLOW berechneten Grundwassersystems.


Leistungsmerkmale:

  • Übernahme der stationären Grundwassersystemdaten: Bodenkennwerte, Bodenfarben, Systemgeometrie und stationären Randbedingungen etc. aus GGU-2D-SSFLOW
  • Berücksichtigung von Sickerlinien und ungesättigten Zonen
  • Grafikorientierte Eingabe und Änderung von Zeit-Randbedingungen, z. B. Polygonzüge für Zeit-Messwert-Paare, Potentiale oder Quellen
  • Grafikorientierte Eingabe und Änderung von stationären Randbedingungen, z. B. Potentiale, Einzel-, Strecken- und Flächenquellen
  • Möglichkeit zur Definition einer Funktion für die Durchlässigkeit k = f(Zeit)
  • Vorschlag für Standardwerte für den Anteil des Wasservolumens bezogen auf das Gesamtvolumen nw = f(u) für Böden
  • dabei: Möglichkeit zur manuellen Veränderung der Werte nw = f(u) durch den Anwender

Auswertung und grafische Darstellung der Berechnungsergebnisse über das zugehörige Programm GGU-PLGW

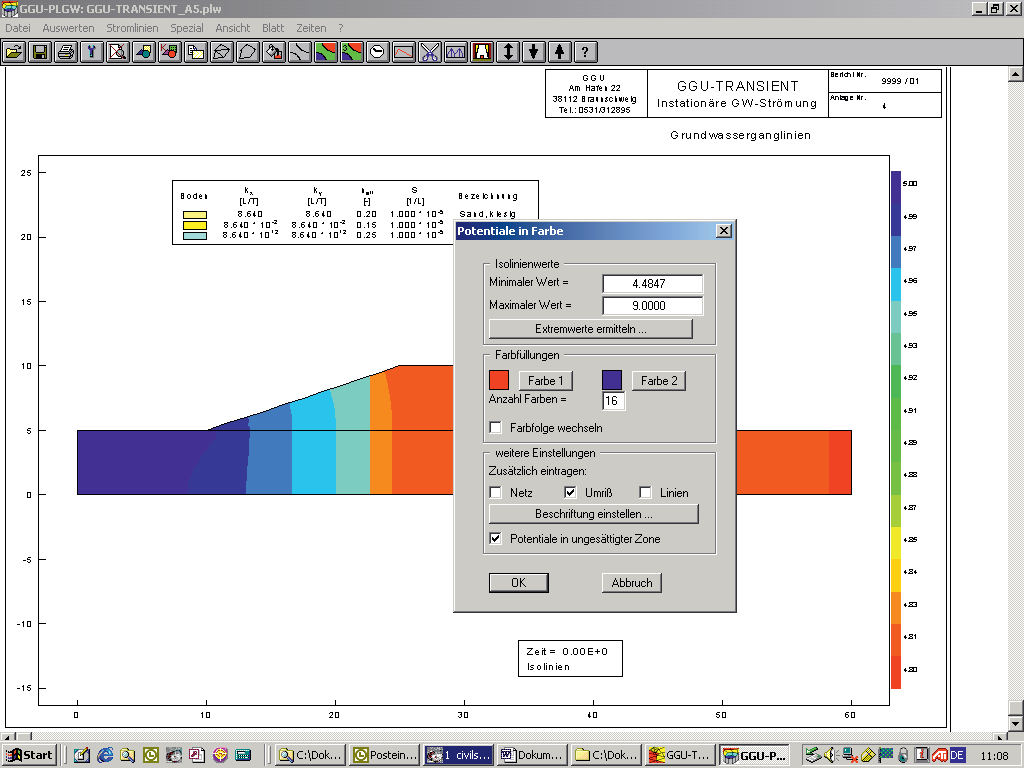

  • Farbunterstützte Darstellung der Grundwasser-Potentiale im Systemschnitt
  • Ermittlung und Darstellung von Geschwindigkeiten und Gradienten als normale, farbgefüllte oder 3D-Isolinien

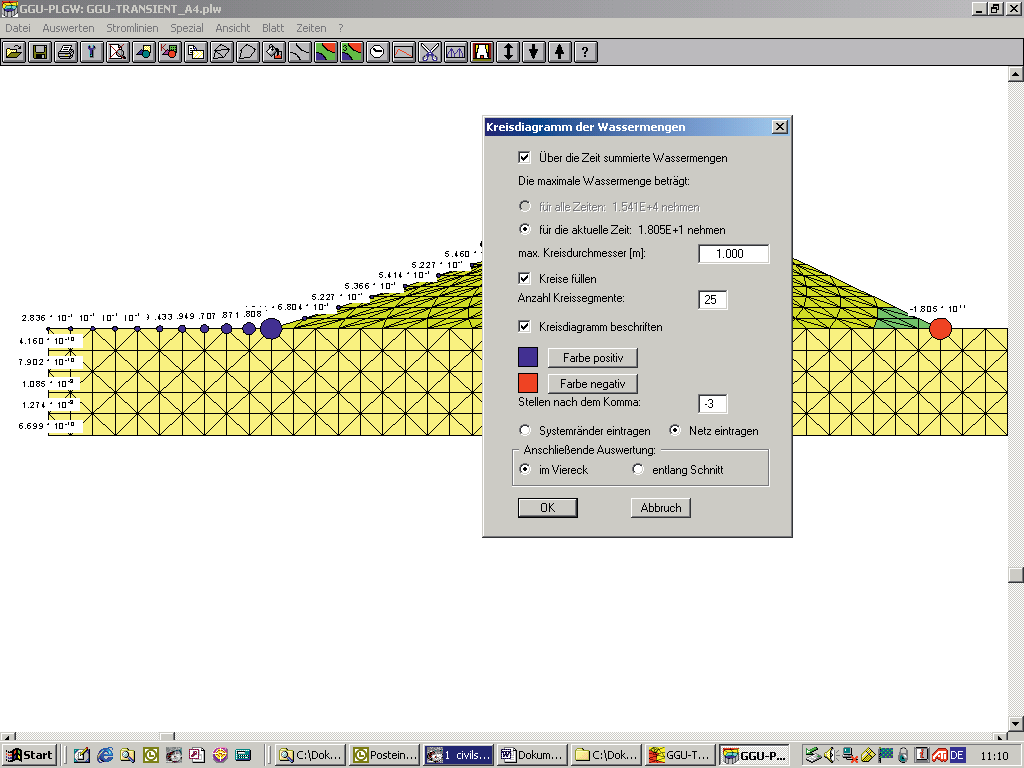

  • Berechnung von Wassermengen und Darstellung als Kreisdiagramm zwischen zwei Zeiten
  • Berechnung des mit Grundwasser gefüllten Volumens
  • Ermittlung und Darstellung von Grundwassermächtigkeit, Grundwasserflurabstand und gespannten Bereichen
  • Berechnung und Darstellung von Stromlinien mit Strecken- und Zeitinkrement
  • Darstellung von Ganglinien u.a. für das Potential, Geschwindigkeiten, Gradienten und Wassermengen für gewählte Systemknoten
  • Zeitorientierte Darstellung von Potentialen, Sickergeschwindigkeiten und Gradienten in beliebig definierbaren Schnitten
  • Animierte Bildschirmdarstellung des Potentialverlaufs über die Zeit
  • Darstellung von Sickerlinien
  • Darstellung von Differenzisolinien zwischen untersuchten Zeitschritten
  • Erzeugung eines Differenzdatensatzes aus zwei Grundwasserberechnungen
  • Export eines Porenwasserdrucknetzes entlang eines beliebigen Schnitts an das Programm GGU-STABILITY
  • Export von Knotenkoordinaten und Potentialen an das Programm GGU-GEO-GRAPH
  • Freie Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z. B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 7.08 (28.03.2023)
    • Programmpflege
  • 7.07 (04.08.2022)
    • Programmpflege
  • 7.06 (25.07.2022)
    • Mausradbedienung jetzt nach Windowskonventionen
  • 7.05 (16.09.2019)
    • Programmpflege
  • 7.04 (13.09.2019)
    • Datenausgabe optimiert

Alle Einträge anzeigen

Online-Shop:

1x Floating-Network-Lizenz

10h PayPerUse

264,00 €

1x Floating-Network-Lizenz

365 Tage Miete

248,71 €

1x Non-Network-Lizenz

365 Tage Abo

165,81 €

1x Floating-Network-Lizenz

30 Tage Miete

56,53 €

Alle Preise inkl. MwSt.

Informationen zu unseren Lizenzen


Einfache und sichere Abwicklung!

Beim weiteren Bestellvorgang wechseln Sie auf das Shopsystem unserer Technologie-Partner »WIBU Systems« und »cleverbridge«. Unter folgenden Links erfahren Sie mehr zu diesen Unternehmen.

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 10 (SAC), 11, Server 2016, 2019 und 2022 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern
