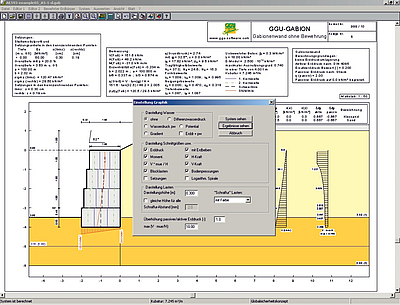

GGU-GABION

Berechnung und Bemessung von Stützkonstruktionen aus gestapelten Drahtschotterkörben, Betonelementen, Blockschichtungen sowie Lärmschutzwänden.

Leistungsmerkmale:

  • Wahlweise Berechnung mit Teilsicherheiten nach DIN 1054:2010, EC 7 oder nach ÖNORM EN 1997-1 sowie mit Globalsicherheiten (DIN 1054 alt)

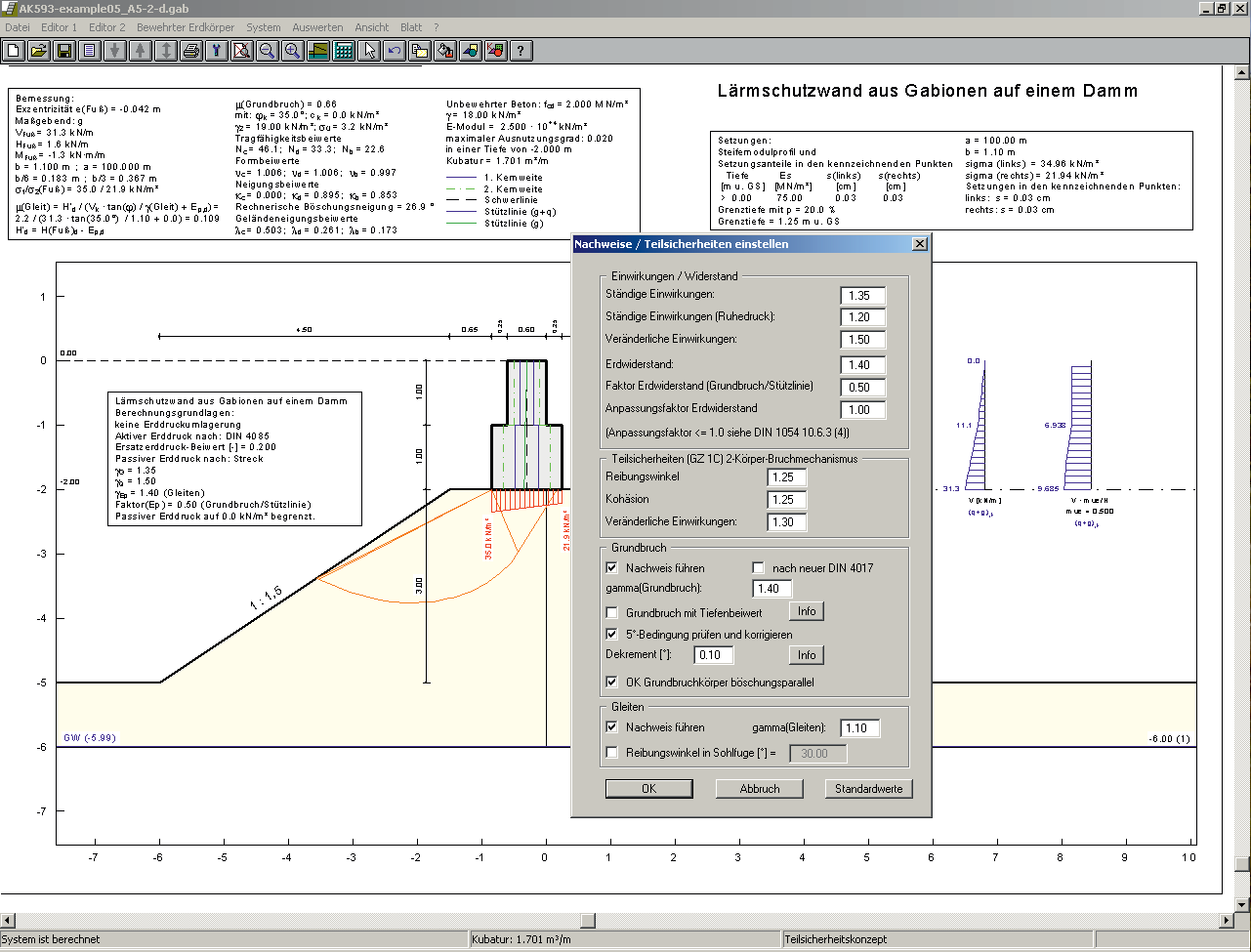

  • Automatische Lärmschutzwand-Generierung
  • Geogitter über Firmenprodukte wählbar
  • Nachweis der Gleitsicherheit, Kippsicherheit und maximalen Geogitterkräfte
  • Ermittlung der äußeren und inneren
  • Standsicherheit der Elemente (Innere
  • Standsicherheit nach DIN 4093:2012-08)
  • Grundbruch- und Setzungsberechnung nach DIN 2017 und DIN 4019
  • Nachweis der Lagesicherheit nach DIN 1055 bzw. EQU nach EC 7
  • Windbelastung nach DIN EN 1991-1-4
  • Nachweis Herausziehwiderstand Geogitter auch über gamma(B)
  • Systemeingabe mit absoluten Höhen
  • Bodenkennwerte aus erweiterbarer
  • Datenbank für gängige Böden wählbar
  • Bermen auf Aktiv- und Passivseite
  • Berechnung mit aktivem Erddruck, Erdruhedruck oder erhöhtem aktiven Erddruck
  • Aktive Erddruckbeiwerte nach DIN 4085
  • Passive Erddruckbeiwerte nach DIN 4085:2017, Streck, Caquot/Kerisel
  • Ein- und zweiseitig begrenzte Lasten auf
  • Aktiv- und Passivseite
  • Berücksichtigung horizontaler Blocklasten
  • Dreieckslast aus Treppenlasten
  • Automatische Bemessung von eventuell vorhandenen Geogittern über 2-Körper-Bruchmechanismen
  • Grenztiefenberechnung über x % der
  • Überlagerungsspannung, über ein Vielfaches der Fundamentbreite oder als festen Wert
  • Prüfung der "5°-Bedingung" nach DIN 4017
  • Erdbebenberücksichtigung über zusätzliche
  • Horizonallasten und/oder Veränderung der Erddruckbeiwerte nach EC 8
  • Schnittstelle zum Programm GGU-STABILITY (Böschungsbruchberechnungen)

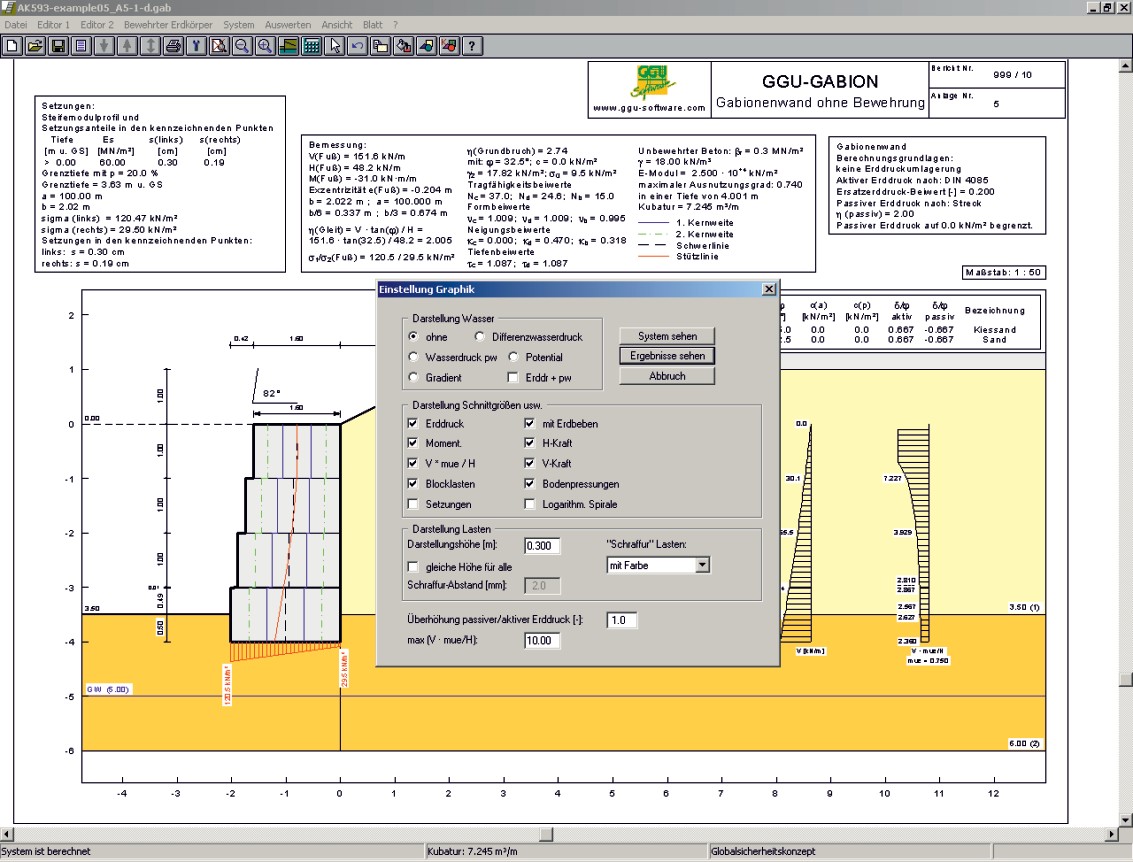

  • Wahlw. Ergebnisdarstellung für Erddruck, Momente, Horizontal- und Vertikalkraft
  • Darstellung von verwendeter Norm, Programmname und Version in Allgemeiner Legende möglich
  • Freie, durch den Anwender definierbare Position und
  • Größe der einzelnen Grafikelemente und Legenden
  • Drucken und Kopieren von Bildausschnitten, z.B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 7.01 (22.02.2019)
    • Schraffurabstand Erddruck und Zustandsgrößen kann definiert werden.



  • 7.00 (13.02.2019)
    • PDF-Import implementiert.
    • Mini-CAD: Ebenenbezeichnungen können definiert werden.
    • Erweiterbare Datenbank mit Bodenkennwerten für gängige Böden.
    • Lastfallsituation wird dargestellt
    • Bildschirmdarstellung beschleunigt.

    Info: Kostenpflichtiges Major-Update (Für Lizenznehmer mit Abo oder Updateversicherung im Rahmen der Softwareservicevereinbarung kostenfrei)



  • 6.28 (15.10.2018)
    • Faktor für dynamische Windbelastung implementiert.
  • 6.27 (14.03.2018)
    • Farbauswahl auf Passivseite bei unterschiedlichen Böden auf Passiv
    • und Aktivseite optimiert.



  • 6.26 (17.01.2018)
    • Bugfix: Tabelle Geopunkte bearbeiten




Alle Einträge anzeigen

Online-Shop:

Einzelprogramm im Abonnement *

1 Jahr Abo NNL892,50 €

Einzelprogramm für CmStick

30 Tage FNL321,00 €
1 Lizenz FNL2.677,50 €

Alle Preise inkl. MwSt.

*: CmActLicense, kein CmStick nötig, immer aktuelle Programmversion. Nicht für virtuelle OS.
NNL: Non-Network-Lizenz
FNL: Floating-Network-Lizenz

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 7, 8, 8.1 und 10 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern
