GGU-Stratig GGU-STRATIG

Auswertung und zeichnerische Darstellung von Altlasten- und Bodenuntersuchungen in Form von Bohrprofilen, Brunnenausbauten, Rammsondierungen, Drucksondierungen etc.


Die Untersuchungsergebnisse können dargestellt werden als:

  • Bohrprofil nach DIN 4023
  • Rammsondierung nach DIN 4094
  • Brunnenausbauten
  • Mehrfachpegel
  • Drucksondierdiagramme
  • Messwertdiagramm
  • Tabellendiagramm
  • Inklinometerdiagramme

Leistungsmerkmale:

  • Datentransfer mit Programm GGU-BORELOG (= einmalige Schichtdateneingabe)

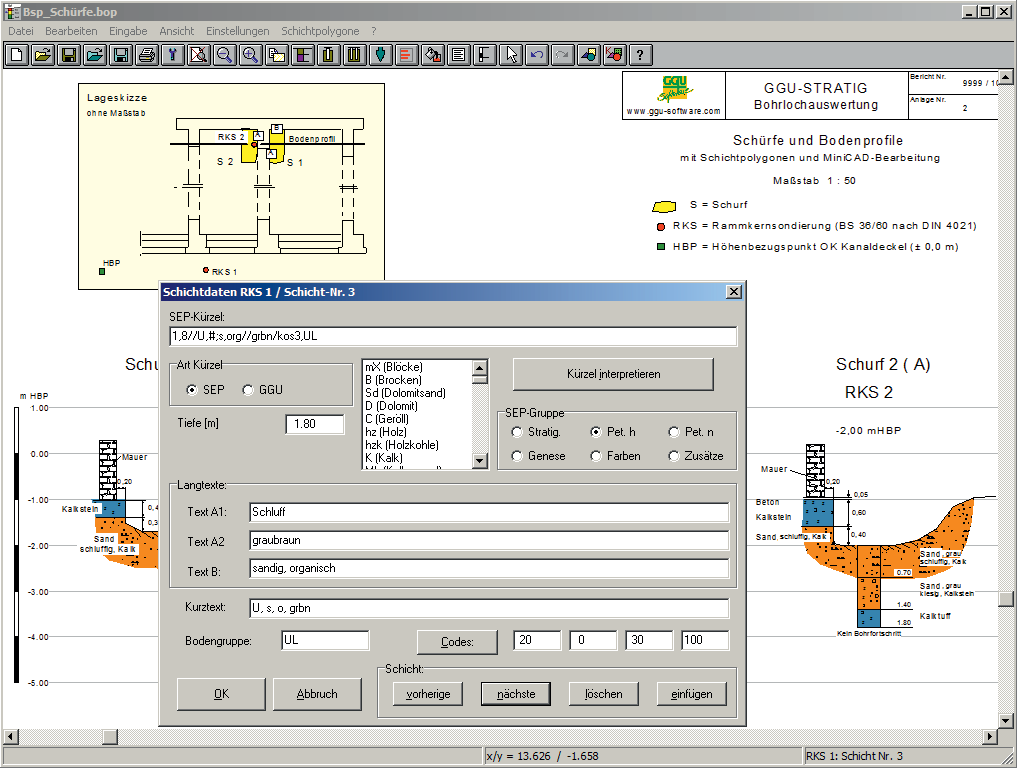

  • Kurzeingabe der Schichtdaten über SEP 2- oder beliebig selbst definierbare Kürzel
  • Laden und Erzeugen des Datenformates SEP des LBEG (ehemals NLfB) Hannover
  • Farbige Ausgabe der Bodenprofile und Einbindung von beliebig definierbaren Bitmaps zur freien "Schraffur"
  • Angabe der Bodengruppen nach DIN 18196

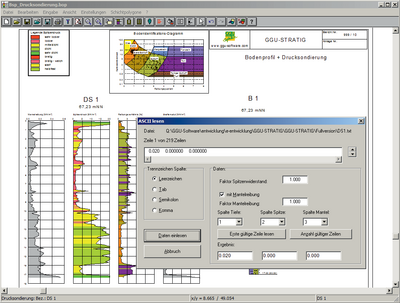

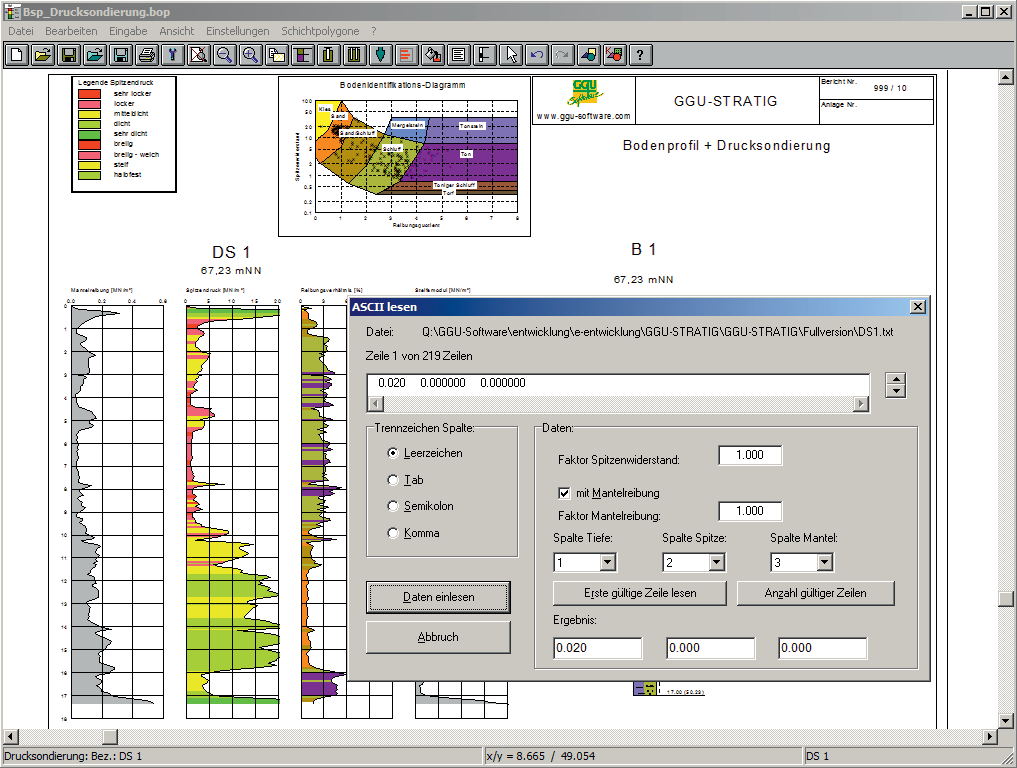

  • ASCII-Schnittstelle zum Einlesen von Rammdaten und Drucksondierergebnissen
  • Farbabgestimmte Auswertung von Rammsondierungen mit GW-Berücksichtigung, z. B. zur Darstellung der Lagerungsdichte
  • Auswertung der Drucksondierungen mit Farbabstimmung für Spitzendruck und Reibungsverhältnis (= automatische Bodenprofile)
  • Drucksondierungen mit automatischer Darstellung des Steifemoduls
  • Darstellung von Brunnenausbauten und Mehrfachpegeln
  • Messwertdiagramme als Balken- oder Liniengrafik, lineare oder logarithmische Teilung, z. B. zur tiefenorientierten Darstellung von Wassergehalten
  • Tiefenorientierte Tabellengrafik, z. B. zur Darstellung von Bodenkennwerten
  • Tabelle der Entzugsleistungen nach VDI 4640 für Geothermiebohrungen
  • Darstellung von Inklinometermessungen
  • Erstellung von Schichtpolygonen, z. B. zur Darstellung von geologischen Schnitten
  • Darstellung von Messlatten und horizontalen Hilfslinien
  • Eingabe eines Höhenversatzes (2 Profile übereinander auf einem Blatt)
  • Einbindung zahlreicher Grafikformate
  • Statistikfunktionen zur Abrechnung von Bohrungen und Ramm-sondierungen
  • Freie Gestaltung des Ausgabeblattes
  • Drucken und Kopieren von Bildausschnitten, z. B. zur Übernahme in die Textverarbeitung
  • Integriertes Mini-CAD-System zur zusätzlichen Beschriftung der Grafik

Aktuelle Updates & Änderungen

  • 11.18 (21.09.2020)
    • Programpflege Penetrologger
  • 11.17 (03.06.2020)
    • Programmpflege
  • 11.16 (23.03.2020)

    • Bugfix: BIM - Farbe 2 wird jetzt im Datensatz gespeichert.

  • 11.15 (11.03.2020)
    • Daten des Penetrologgers der Fa. Eijkelkamp können gelesen und dargestellt werden.



  • 11.14 (16.01.2020)
    •  Bugfix: Auswerten CPT und phi bzw. Undränierte Scherfestigkeit: Eingabe Grenzreibungsverhältnis

Alle Einträge anzeigen

Online-Shop:

Einzelprogramm im Abonnement *

1 Jahr Abo NNL 1.032,40 €

Einzelprogramm für CmStick

30 Tage FNL
381,00 €
371,39 €
1 Lizenz FNL
3.177,30 €
3.097,20 €

Die komplette GGU-Suite für CmActLicense *

10 Stunden PayPerUse NNL233,95 €

Alle Preise inkl. MwSt.

*: CmActLicense, kein CmStick nötig, immer aktuelle Programmversion. Nicht für virtuelle OS.
NNL: Non-Network-Lizenz
FNL: Floating-Network-Lizenz

Systemvoraussetzungen

  • Pentium III oder höherer Prozessor
  • Microsoft Windows® 7, 8, 8.1 und 10 kompatibel
  • 500 MB freier Festplattenplatz
  • DVD-ROM Laufwerk oder Internetverbindung (für Installation)
  • USB Schnittstelle 2.0 oder schneller (für den CmStick-Lizenzdongle )
  • CmAct Lizenzen NICHT auf virtuellen Computern

image-682

Auswertung von Drucksondierungen in GGU-STRATIG

GGU-STRATIG jetzt mit erweiterten Funktionen in der neuen Version 11. Herr Prof. Dr. Johann Buß stellt die Neuerungen zum Thema Drucksondierungen in dem Bohrprofilprogramm GGU-STRATIG vor.

weiter
image-687

Vom klassischen Feldbuch zum professionellen Bohrprofil mit GGU-STRATIG

In einem ca. 45 minütigen Webinar wird Ihnen Frau Dipl.-Biologin Katrin Krause zeigen, wie Sie in wenigen Schritten aus handschriftlichen Notizen aussagekräftige Anlagen zum geotechnischen Bericht anfertigen. Als Grundlage dient die handschriftliche Bodenansprache in Form von Schichtenverzeichnissen. Mit GGU-STRATIG werden diese Feldaufzeichnungen in aussagekräftige Bohrprofile verwandelt und ein Lageplan mit Bohransatzpunkten erstellt. Das Webinar richtet sich an Fachleute aus dem Baugrundsektor,...
